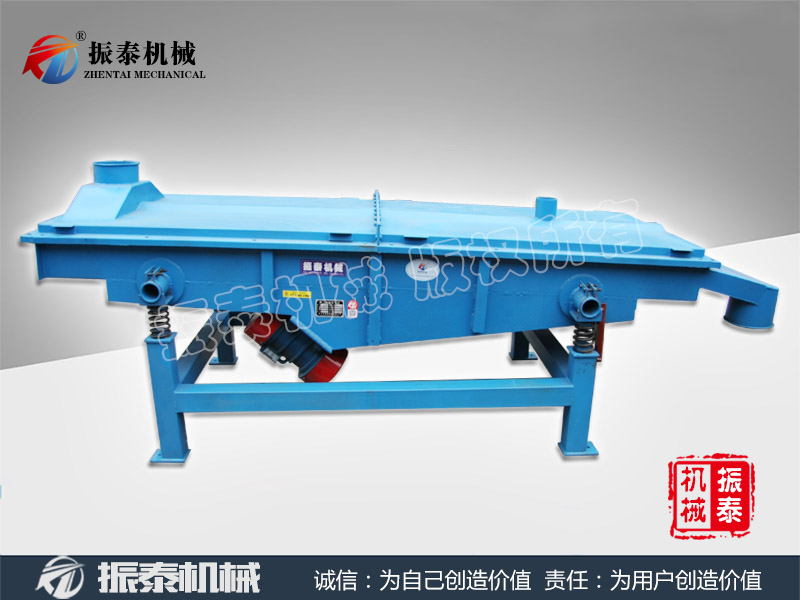

水冷式直线筛又称为水冷式直线振动筛、水冷振动筛,是我们振泰机械生产部门与技术部门针对具有高温特性物料而研制的新型直线振动筛分设备,水冷式直线筛以DZSF系列直线筛为基础,增加了离心通风机降温冷却系统,可将高温物料降温后继续筛分,有效的降低的高温物料的筛分难度,筛分效率、处理量也得到了大幅度的提高,节约生产成本。较之传统的水冷直线振动筛,水冷直线振动筛更加适合怕水、怕潮物料的筛选分级作业。
水冷式直线筛工作原理:
振泰水冷型直线振动筛是以DZSF系列直线振动筛为基础,在进料口底部或箱体下侧端增加了风机降温冷却系统,在进料口加装筛网及小型排料口使大颗粒结块物料从小型排料口中排出,该装置可有效拦截大颗粒并缓冲物料对筛网的冲击,延长筛网使用寿命(该装置针对部分物料,不需要可去除)。物料在进入设备时,位于进料口底部或箱体下侧端的风机降温冷却系统对其进行降温作业,两台振动电机相对筛面有一倾角,在激振力和物料自重力的合理作用下,降温后的物料在筛面上被抛起、跳跃式向前做直线运动,通过多层筛网产生书中规格的筛上物及筛下物,分别从各层的出料口排出,达到筛选和分级的目的。
水冷式直线筛适用行业:
振泰机械生产的水冷型直线振动筛适用行业非常广泛,适用于粒度在0.074-5mm、含水量小于70%、无粘性的各种干式粉状物料的筛分,最大给料粒度不大于10mm,可胜任化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、洗衣粉、陶瓷等行业。
水冷式直线筛性能特点:
1、技术成熟,质量可靠,筛分精度高、处理量大;
2、独特的水冷式降温系统设计,快速有效降温,降温后筛分效率更高;
3、适用范围广,可应用于各种需要降温的物料;
4、设备整体设计精巧合力,结构简单,易安装,耗能少、噪音低;
5、筛网独特设计使筛网使用寿命更长,换网更方便、快捷,适合使用尼龙、特种龙、PP网等各种材质的筛网;
6、设备整体密封性好,无粉尘溢散;
7、维护方便,适合流水线生产中的自动化作业。

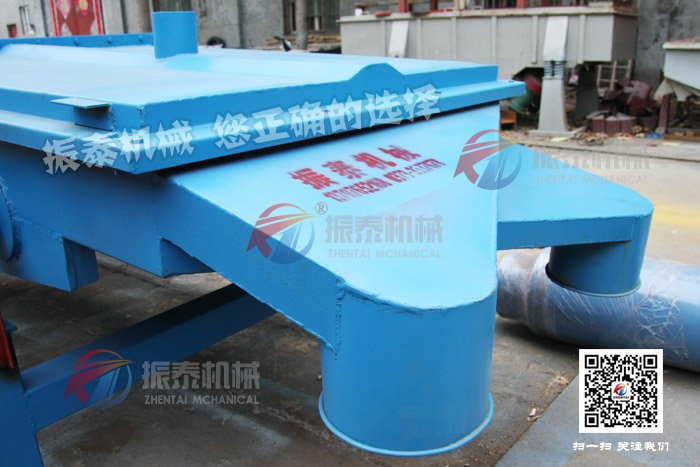

水冷式直线筛结构说明:
水冷式直线筛主要由筛箱、筛框、筛网、振打电机、电机台座、减振弹簧、支架等组成,各组成部分说明如下:
1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分;
2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分;
3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网;
4、振动电机:使用与维修方法详见振动电机使用说明书;
5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故;
6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面;
7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行;
水冷式直线筛主要技术参数表:
水冷式直线筛技术参数可直接参考DZSF系列直线振动筛的技术参数,如下:
水冷式直线筛应用说明:
振泰机械生产的水冷式直线筛对高温特性物料设计研发,可在有效降低物料温度后再对物料进行筛分,有效的提高了筛分效率及处理量,下面以化工塑料颗粒为例说明水冷式振动筛的应用。塑料颗粒在经过成型机成型后经过管道送入旋风收料器收集后放入DZSF直线筛进行分级除杂,但这时的塑料颗粒温度一般在83-93度左右,直线筛粉分机高温的情况下很难将粘连在一起的塑料颗粒进行分级除杂,而成型后的塑料颗粒非常不适应传统的水冷式降温。在塑料颗粒筛分除杂线上新乡振动机械把刚生产完成120度高温塑料颗粒通过旋风收料系统直接放入水冷式直线振动筛,经过安装在设备进料口底部的风机降温冷却系统,可直接将塑料颗粒温度降至33-23度后进入下部批量装袋流程。

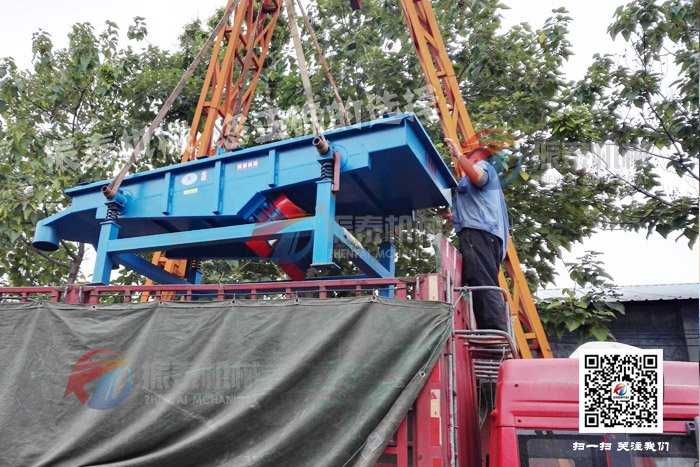

水冷式直线筛安装:
该设备应固定在专用地基上,由预埋螺栓固定。如不打专用地基,应在工作台与设备机座之间敷设防振橡胶板,在使用前必须给设备配置安全可靠的接地保护线。
注意:设备安装到位后,开机前必须将运输时用来固定筛体和机座的装置拆掉。
水冷式直线筛日常使用中保养维护知识:
1、开机前检查:
从进料口与观察口处分别检查筛网是否存在破损,压框螺栓有无松动现象;
用手与眼同时去检查两台振动电机与电机板链接的螺栓是否松懈;
检查两台振动电机的电源线有无破损、裸漏;
2、筛机使用中检查:
检查振动电机是否出现单台工作,另台损坏偏振等现象;
检查是否因为电压过低造成振频过小、振幅不足;
检查整机各个部位是否有不正当的杂音或者响动;
3、筛机停机后维护:
当筛分程序结束准备停机时,应当等到筛机的物料从出料口排完后在断电;
直线筛停机后,应在电源处挂上停机标识;
筛机停稳后,及时用塑料长丝毛刷扫去振动电机上粉尘;
